Leica M2 - 1962
Un Leica-tastrophe
Humidité de cave ? Inondation partielle ? Oubli dans un sac ?
Au départ, ce leica est arrivé en » salle d’Op » pour un déclencheur bloqué.

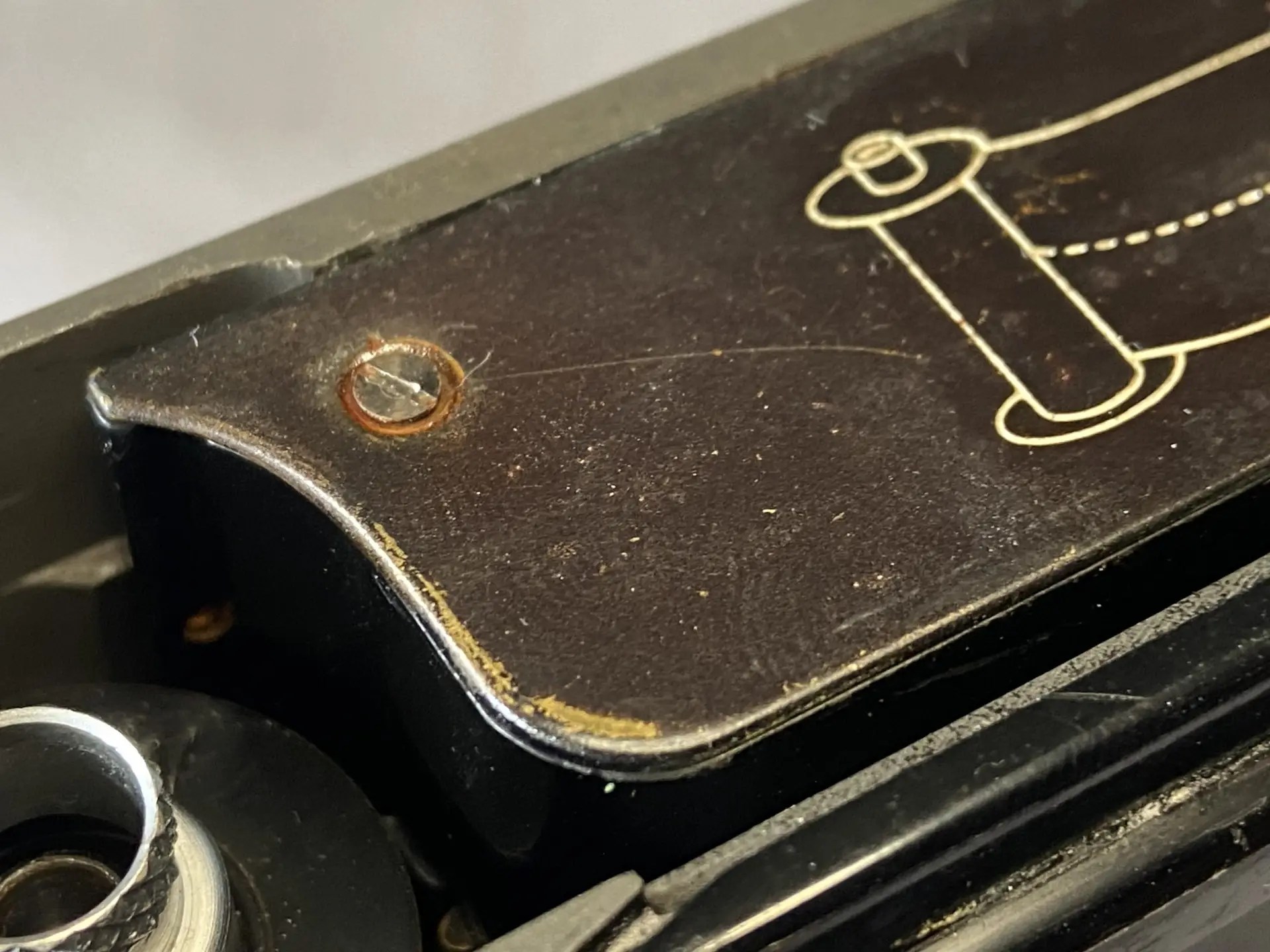

La plaque de fond laissait bien apparaitre quelques traces de rouille sur les vis, mais souvent, ce n’est rien d’inquiétant.
L’état du rideau visible laissait prévoir un renouvellement obligatoire.

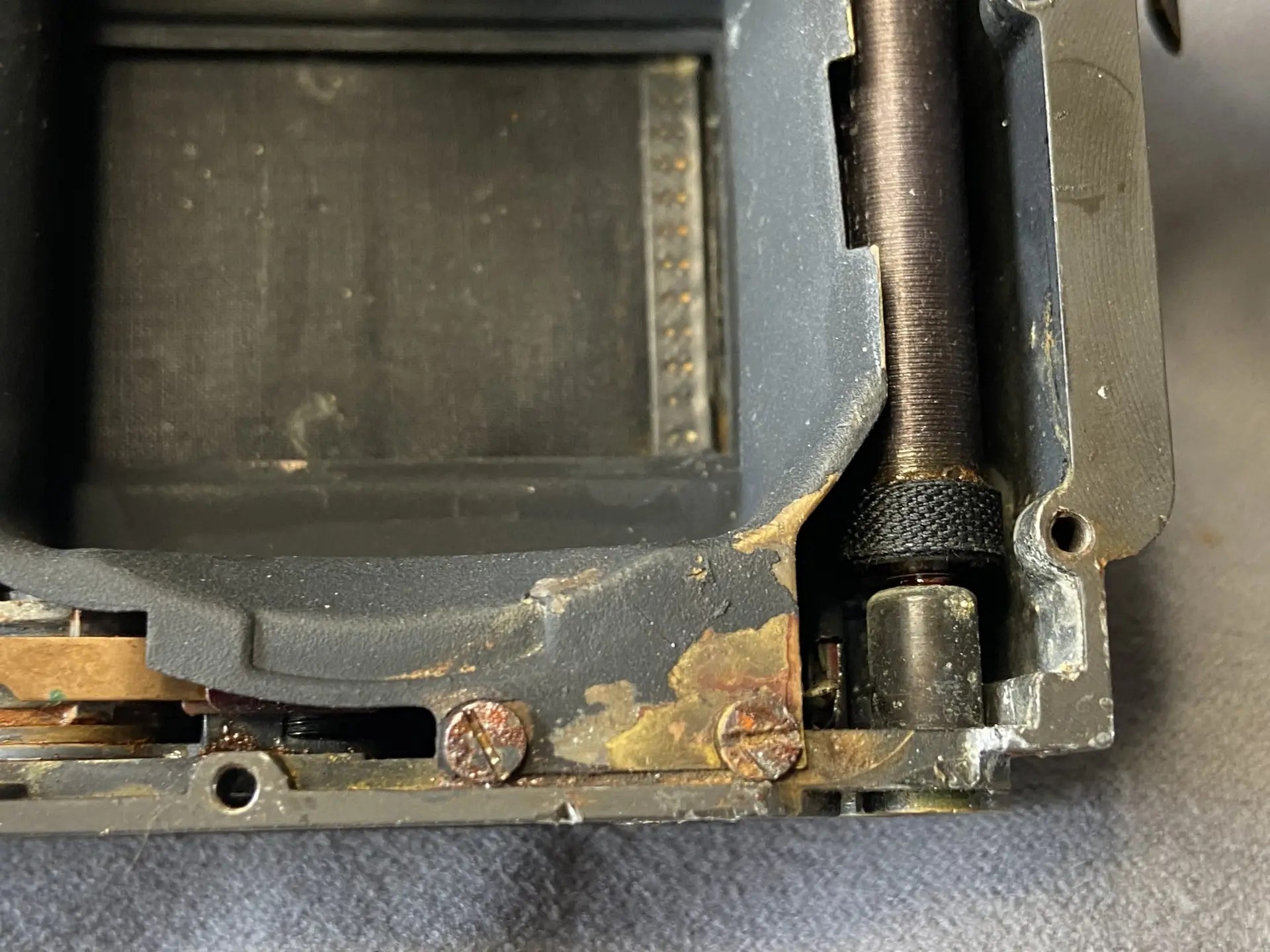

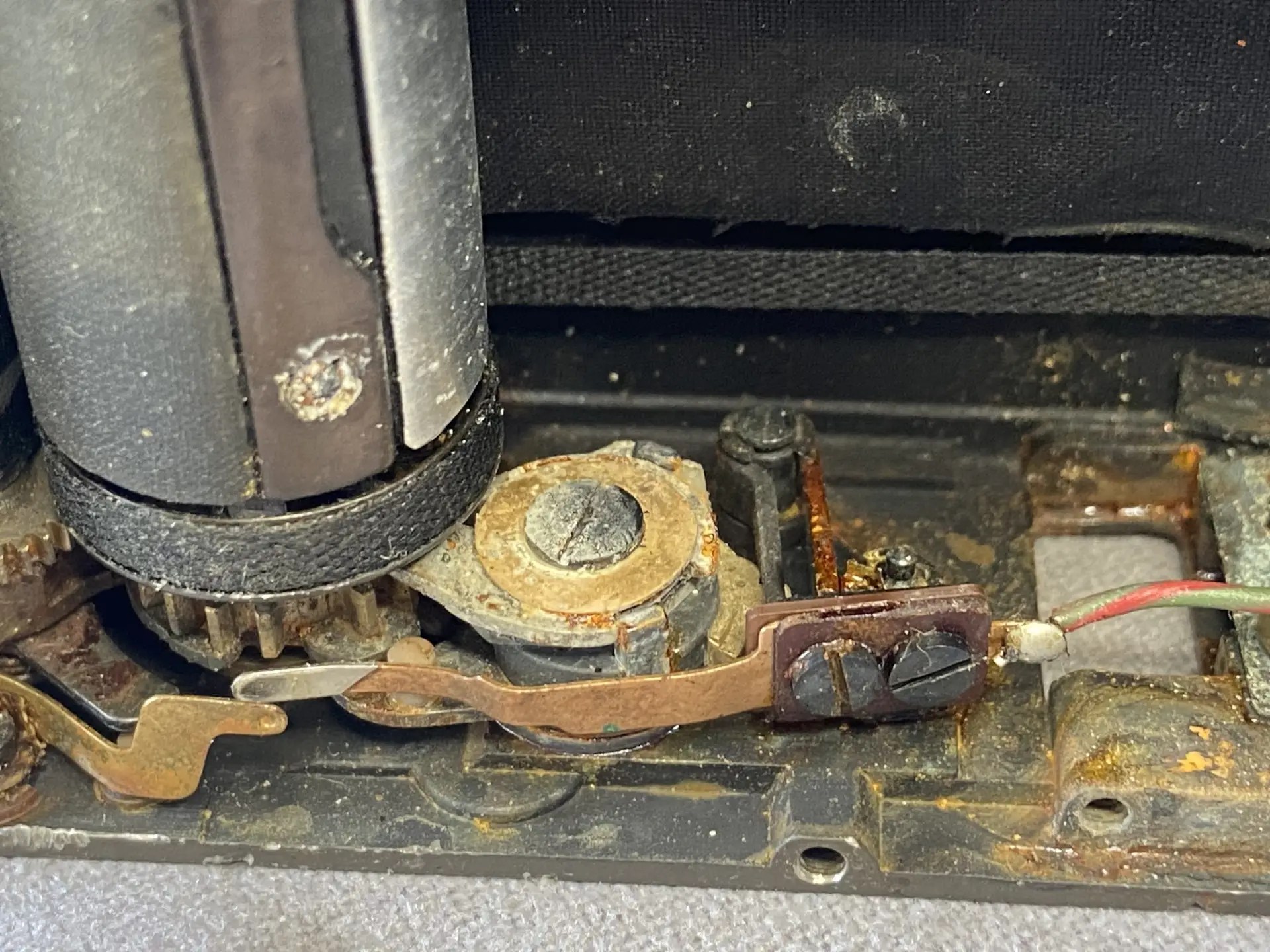

Le démontage a mis à jour un état lamentable !!!
Coup de chance
Le télémètre est le point le plus sensible, délicat, fragile.
La chance a été que celui-ci était encore clair et contrasté avec quelques points de rouille très minimes.
Le bras du galet et les vis de fixations étaient à peine marqués, seul le haut de la chambre noire était vraiment attaqué.
Avant tout démontage, il faut dégripper toutes les pièces, laisser bien agir et ensuite démonter délicatement chaque partie nécessaire.
Le dégrippant et les impuretés ont été supprimés dans un premier bain ultrasonique d’alcool Isopropylique.
Puis un second bain dans de l’alcool neuf afin de nettoyer totalement les mécanismes.
Globalement un Leica M est fabriqué avec des métaux peu sensibles à la rouille.

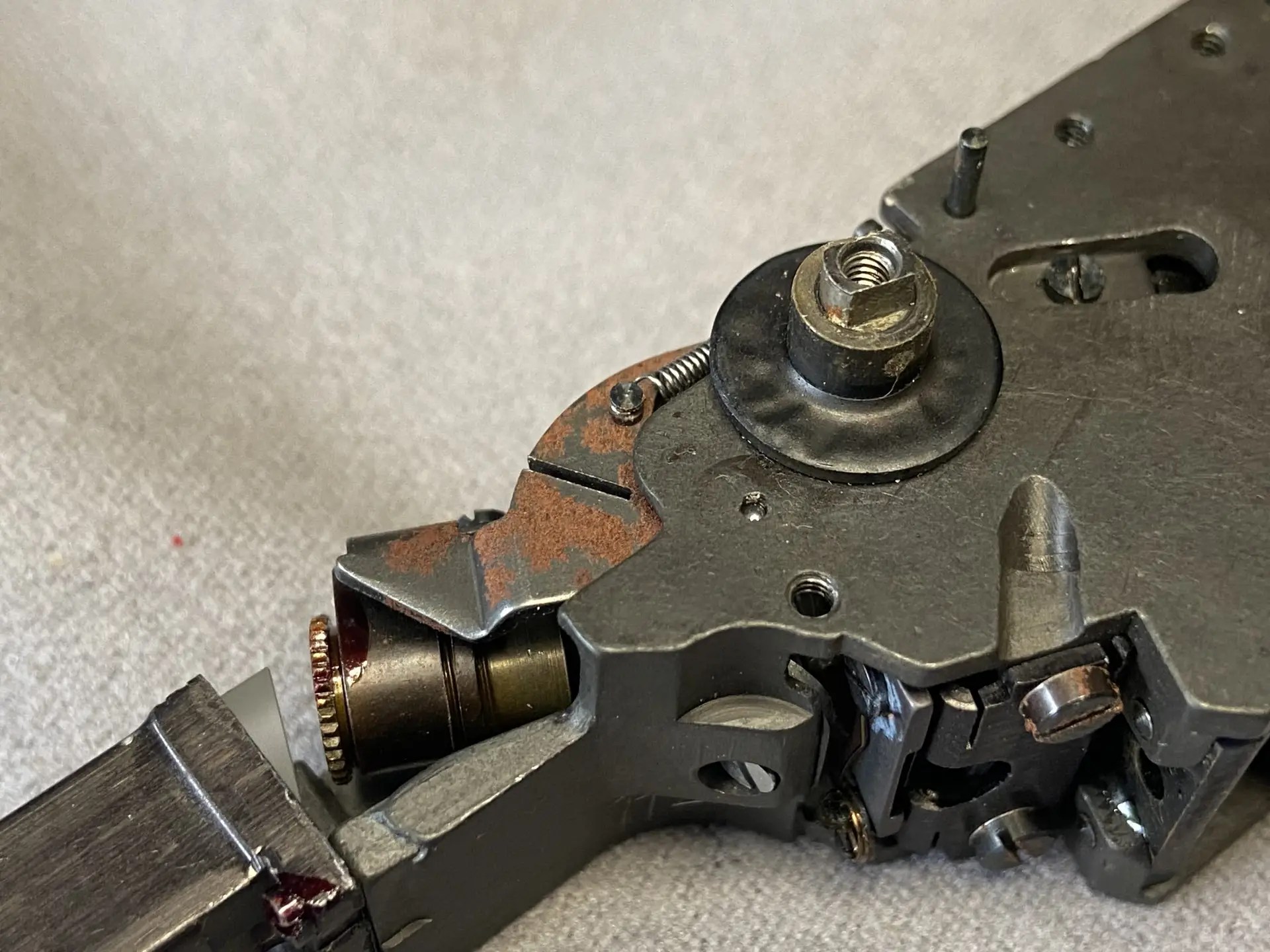

Ceux qui le sont, lorsqu’ils sont attaqués, ont tendance à diffuser cette rouille en surface sur le reste des mécanismes.
A l’inverse, l’oxydation est plus fréquente.

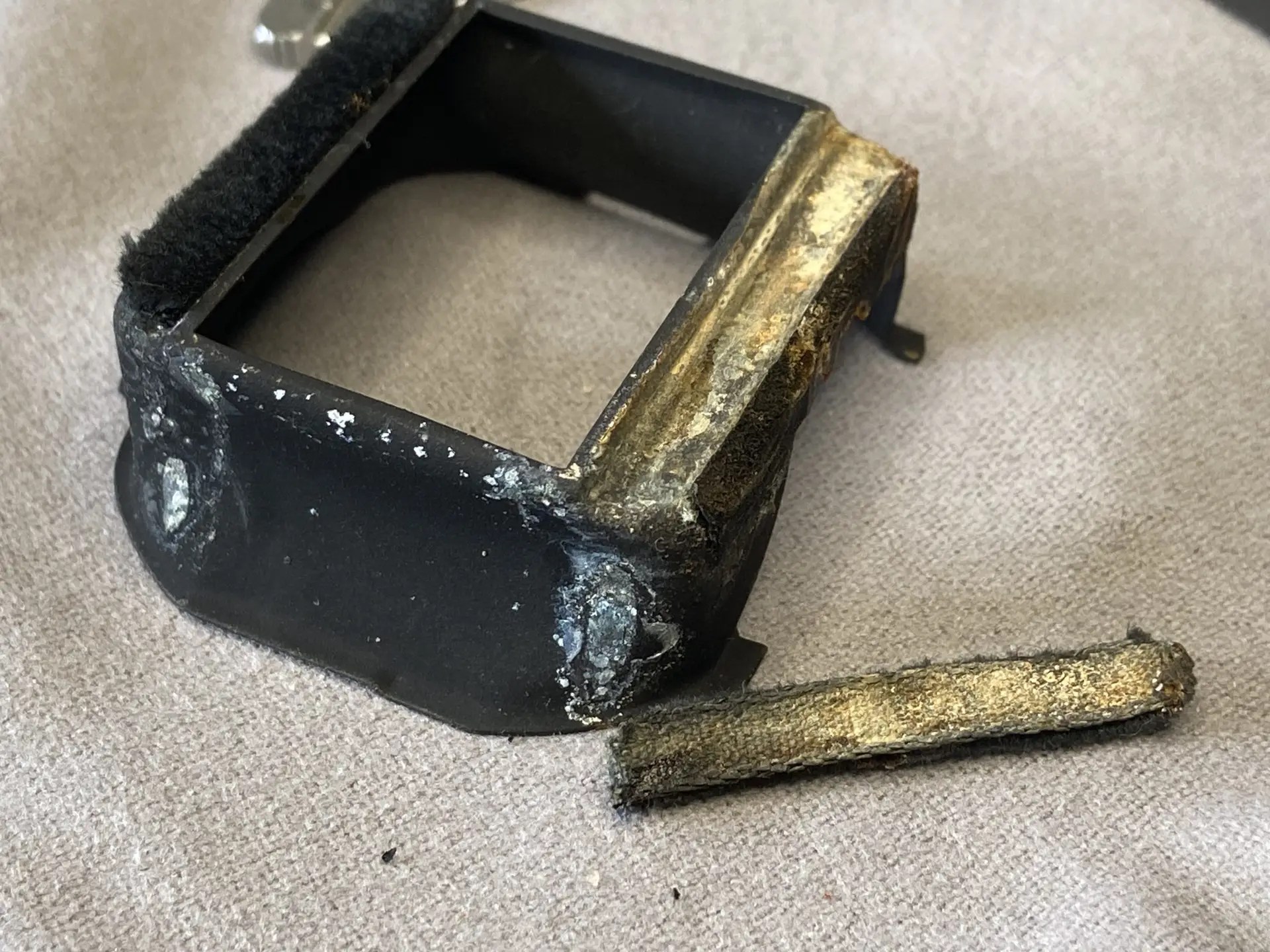

Le flocage d’origine de la chambre noire, fragilisé par l’humidité, a été décapé afin de faire une nouvelle peinture noir mat plus résistante.

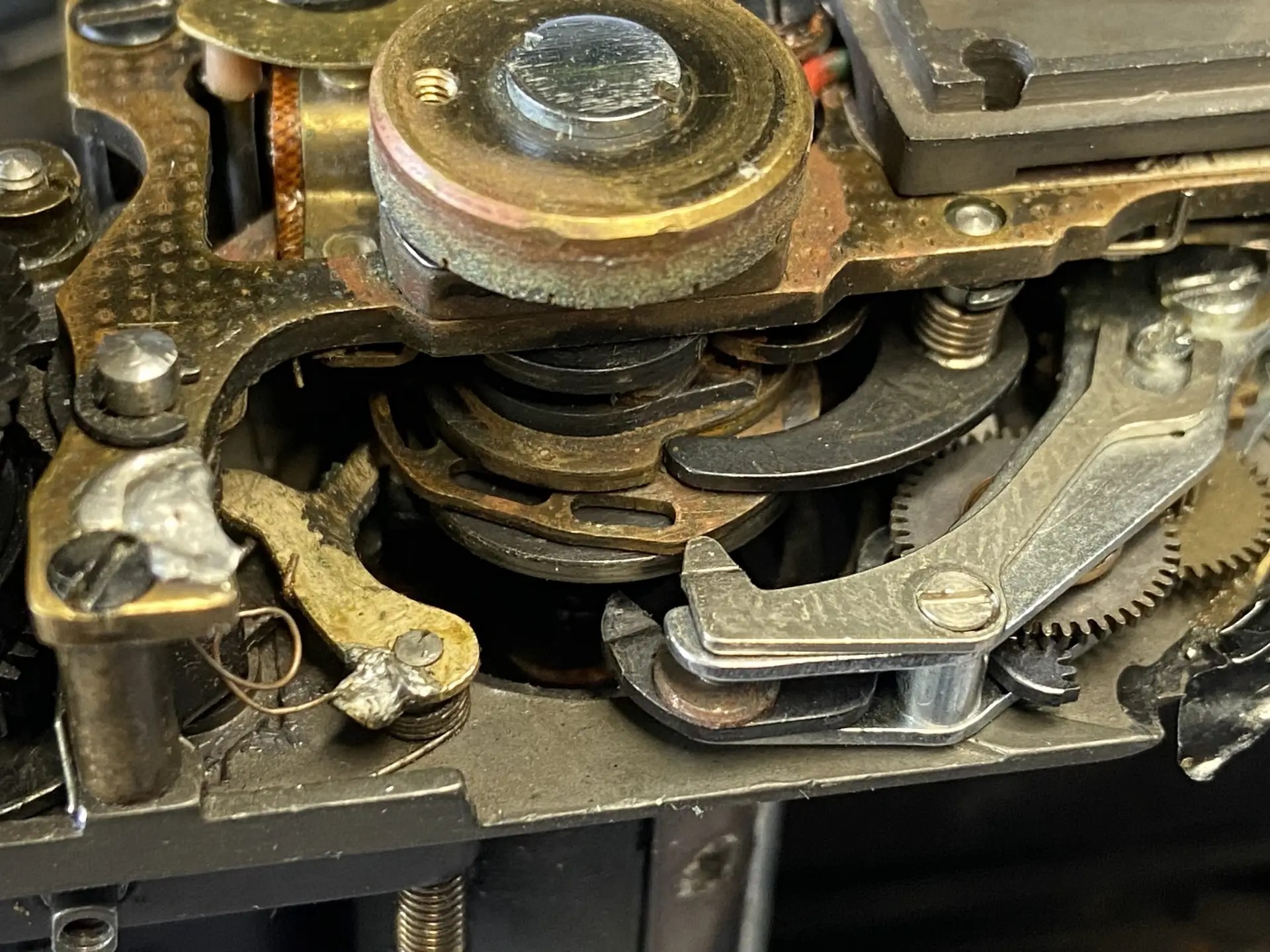

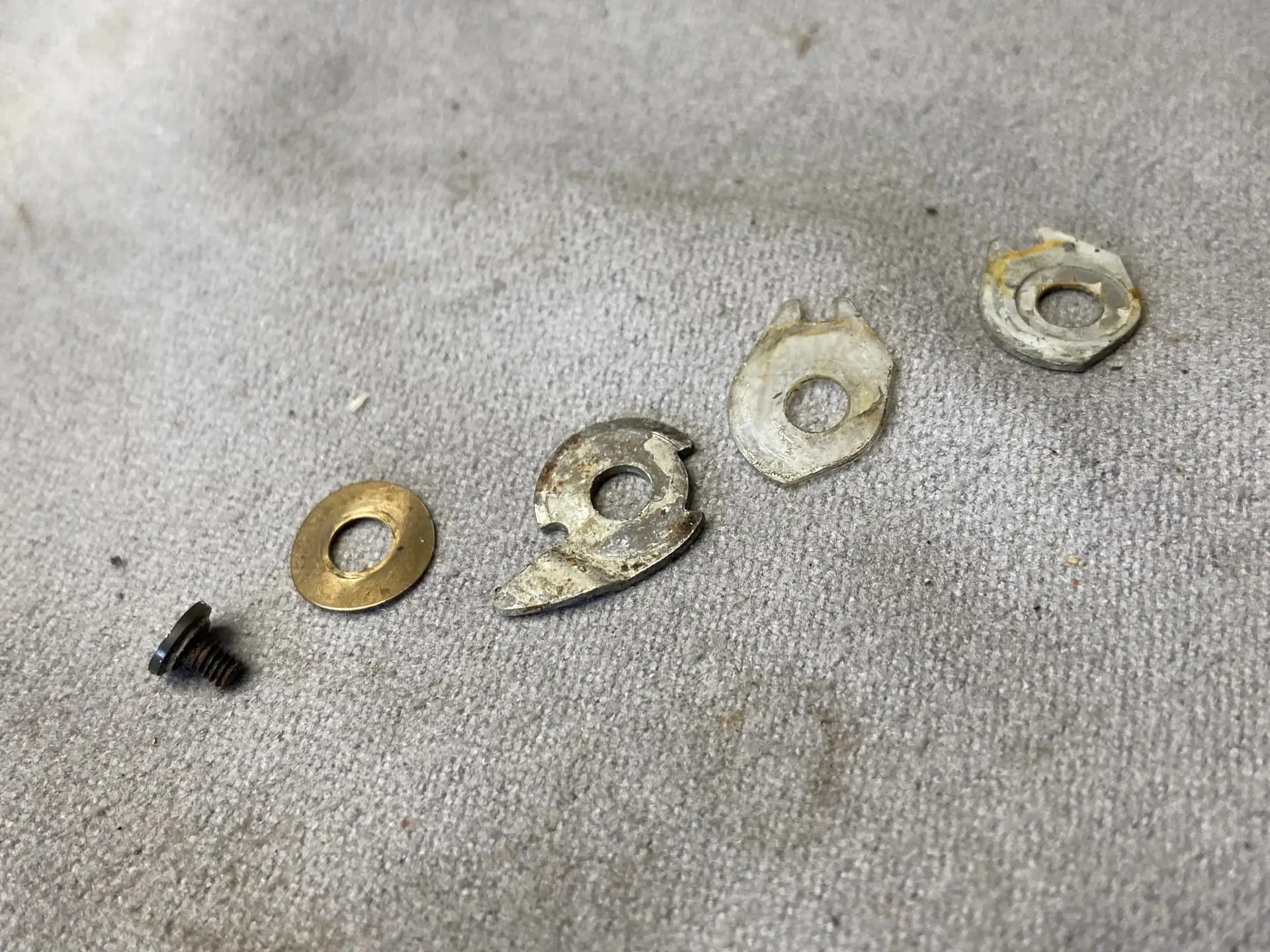

Une partie très sensible est le frein des rideaux qui est souvent oxydé et ne fait plus le freinage correctement. De cela résulte des rideaux incorrectement positionnés en fin d’obturation et un bruit plus important.

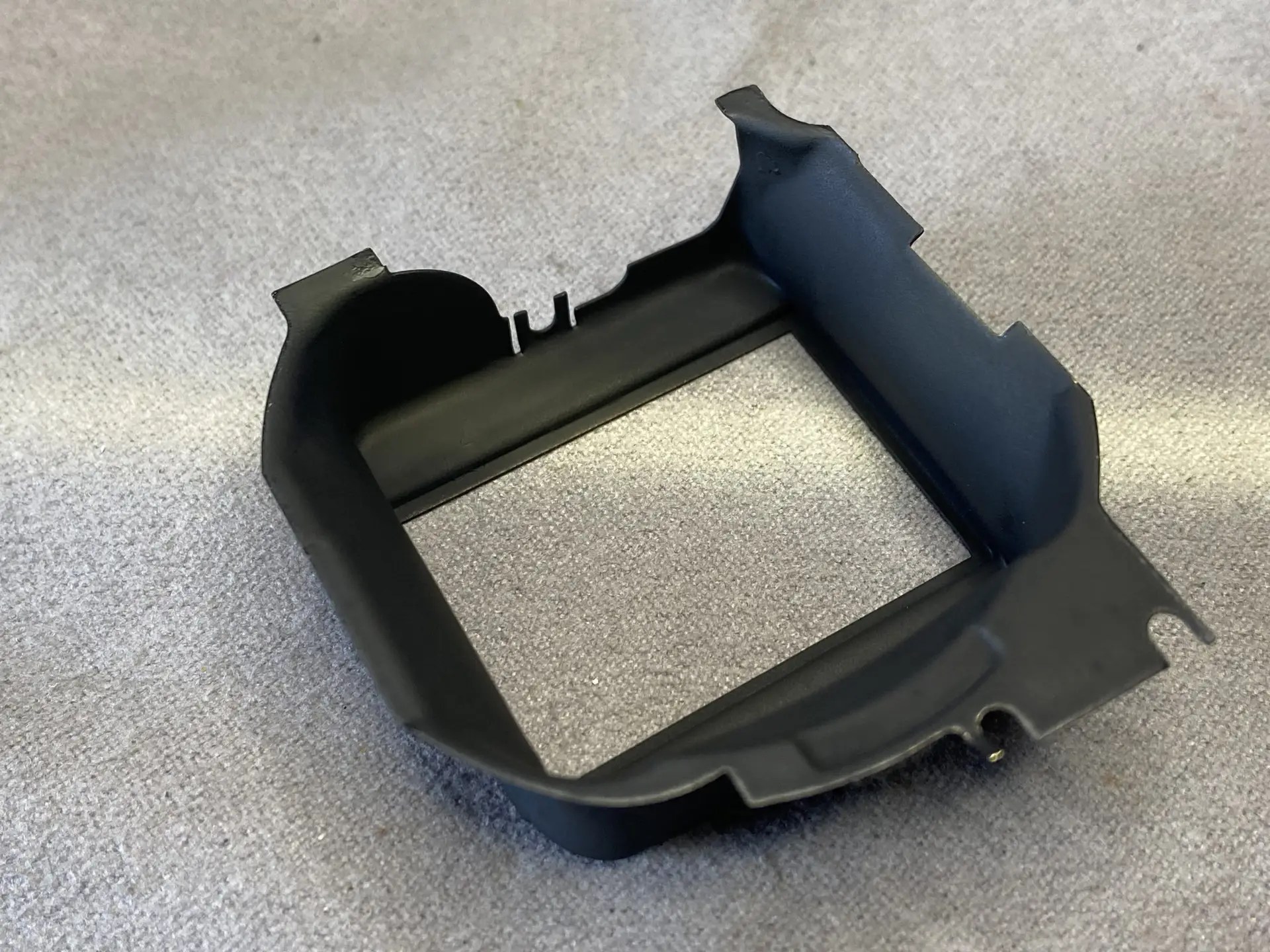

La chambre noire a été décapée du flocage d’origine fragilisé par l’humidité et a été repeint en noir mat.

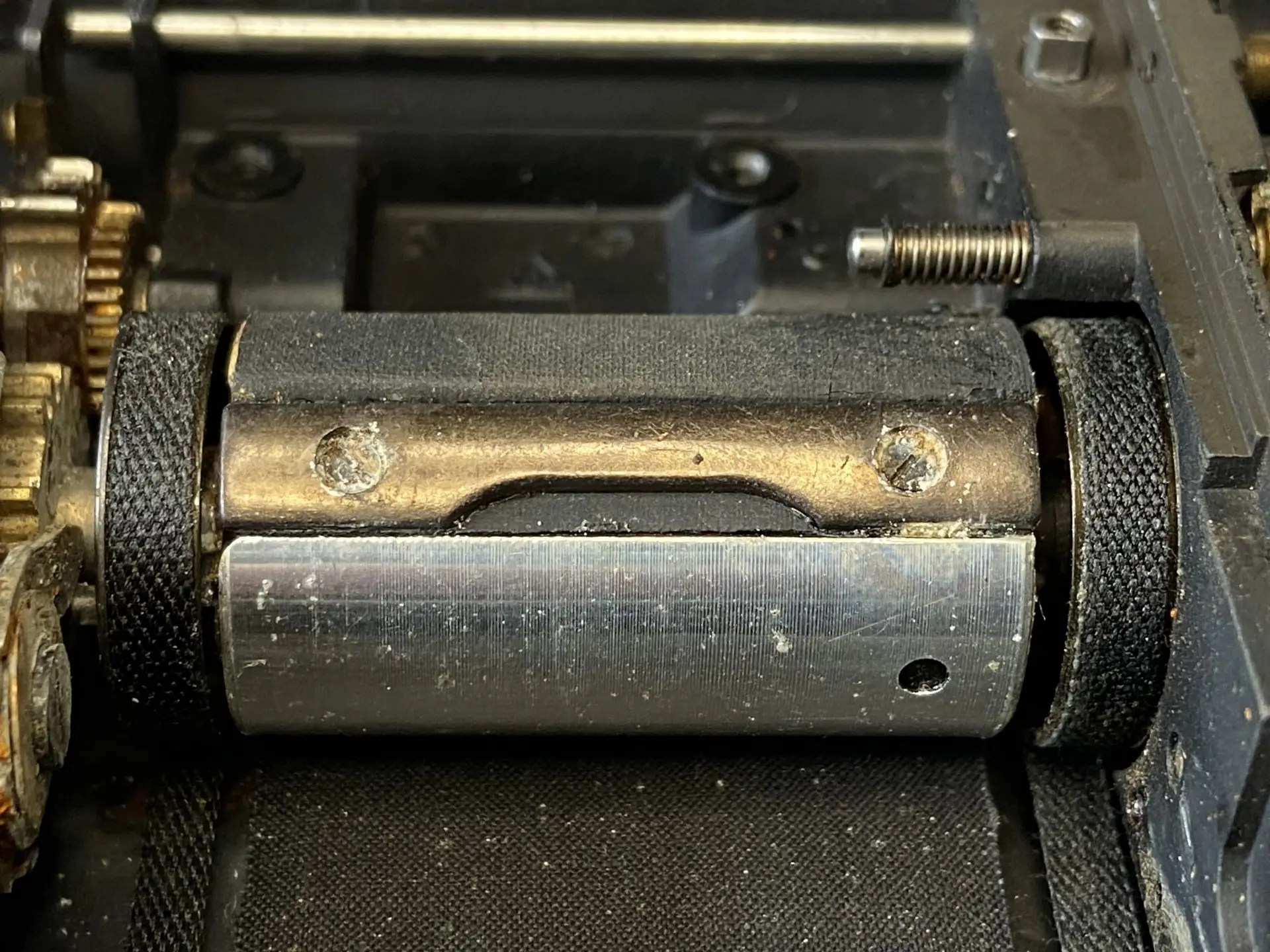

Les deux supports des rideaux ont été nettoyés avant de faire le renouvellement.

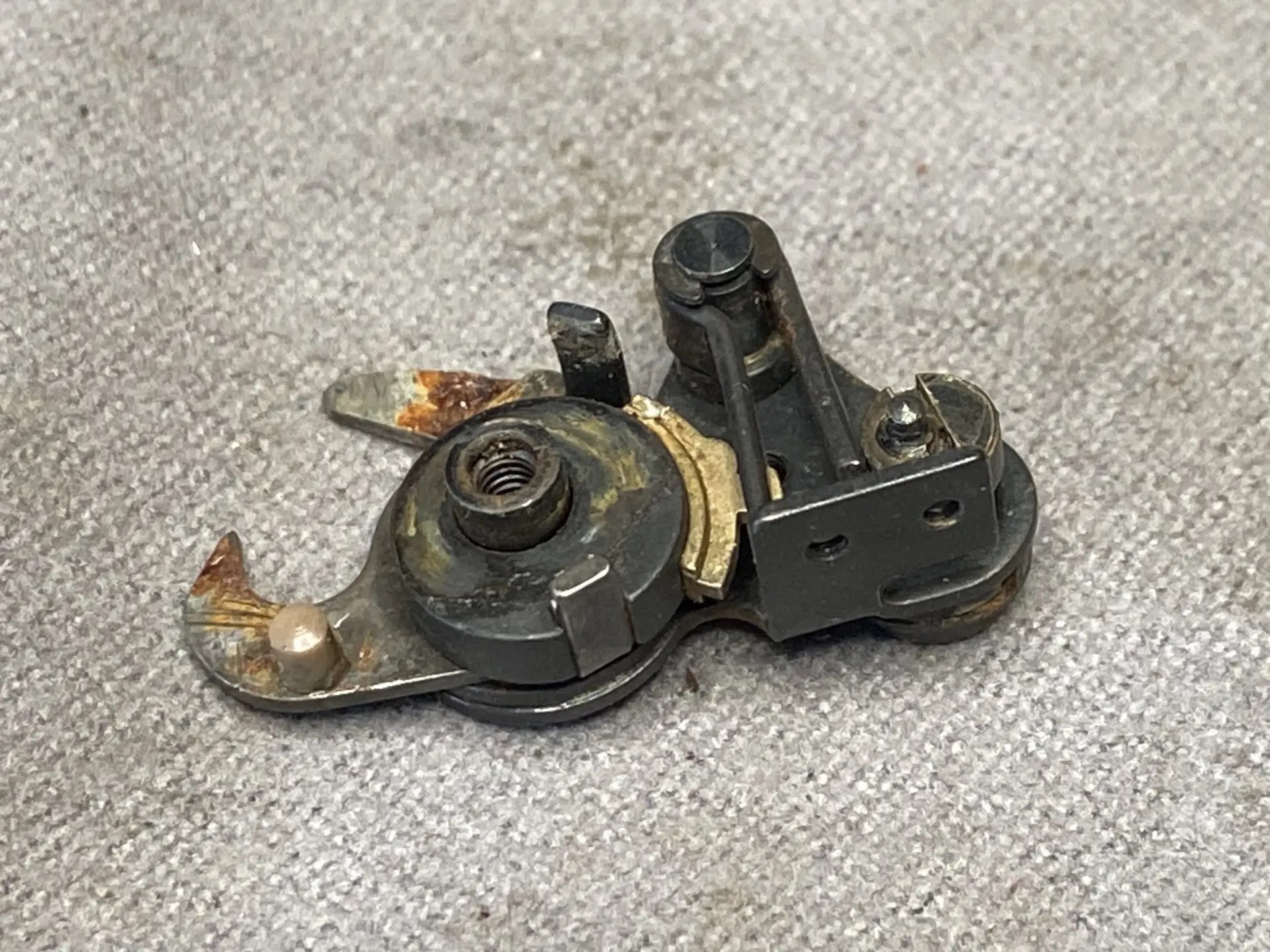

Le retardateur et d’autres pièces ont été traités.

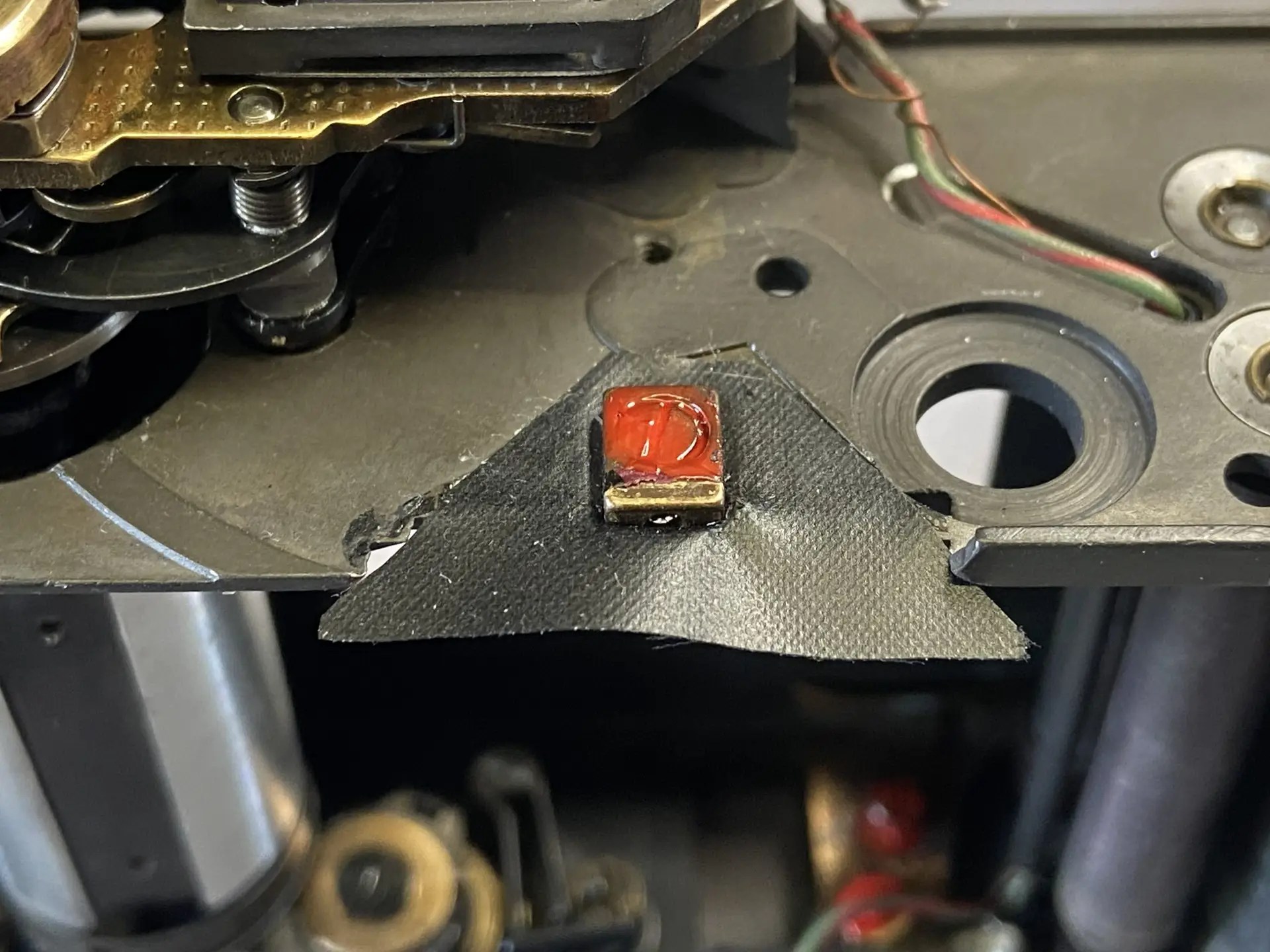

L’indispensable anti-voile sur le haut de la monture des objectifs est souvent dégradé, il a été remplacé.
Armement et déclencheur de nouveau fonctionnels

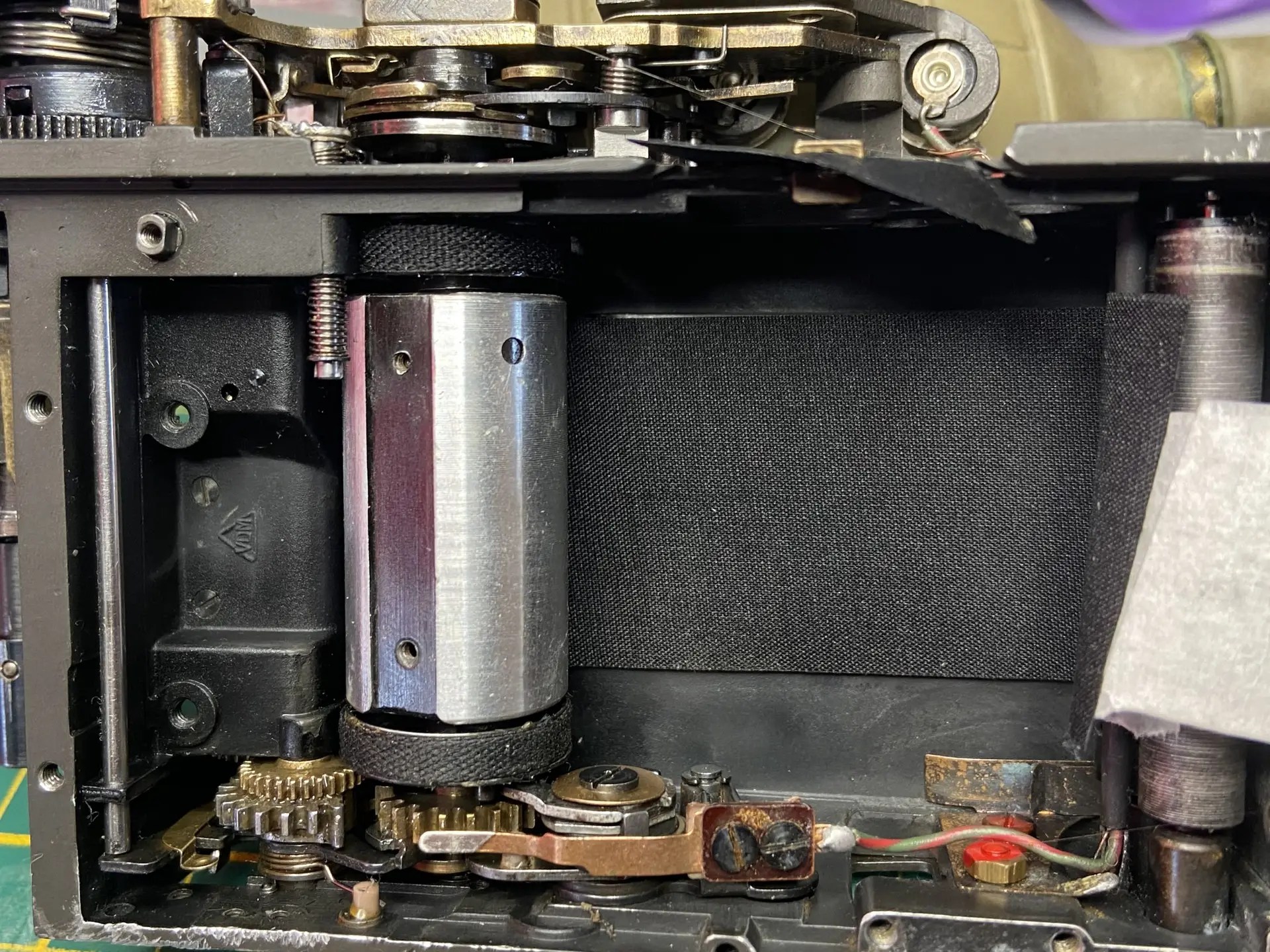

Changement des rideaux
Une page est entièrement consacrée à ce sujet sur ce site.
La première chose à faire lors du retrait des anciens rideaux, est de relâcher totalement les tensions.
Ensuite, TRES IMPORTANT, marquer des repères de collage des rubans du premier rideau. Cela permet par la suite de retrouver le positionnement d’origine.
Bien garder à l’esprit que c’est sur le gros tambour que les collages des rubans du premier rideau et du second rideau doivent êtres très précis. Les collages sur les deux tambour des tensions sont moins important, car ils n’assurent que la tension, exception faite du parfait parallélisme vertical des rubans du second rideau et du premier rideaux.
Premier rideau fonctionnel (tension de base)
Second rideau fonctionnel (tension de base)
Progression des réglages des rideaux
Une page est consacrée à ce sujet sur ce site. Tension des rideaux
La tension » de base » permet que l’obturateur fonctionne au minimum.
Elle permet rarement d’obtenir des temps de défilement des rideaux (en millisecondes) qui soient acceptables pour que les vitesses d’expositions soient juste, c’est » une base de départ » pour effectuer les réglages définitifs.

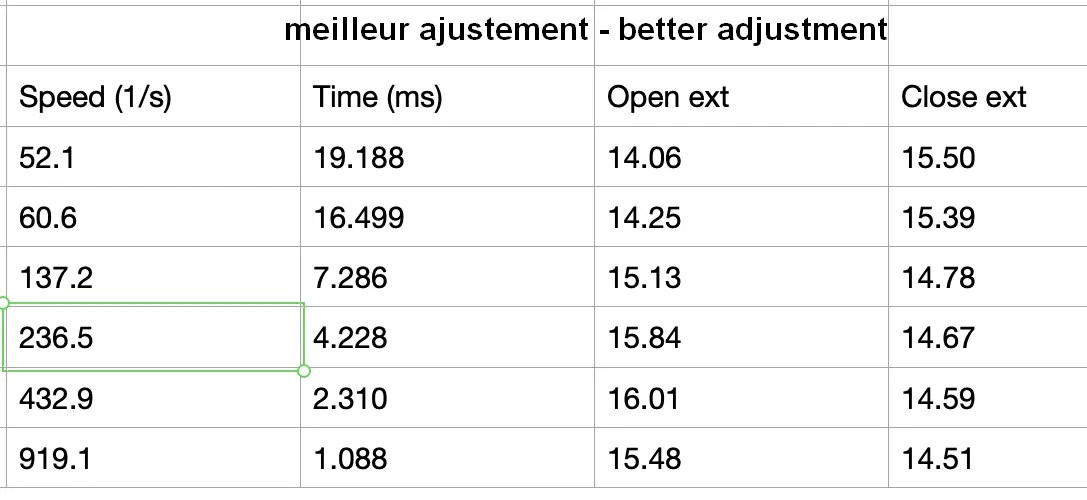

A l’aide d’un Shutter Tester obligatoirement équipé de trois diodes de mesures, on peut mesurer exactement les réglages et de les affiner.
Il faut garder à l’esprit que :
1/ C’est la similitude des temps de défilement de chaque rideaux qui déterminent les vitesses d’expositions.
2/ Les vitesses gravées sur le bouton de l’appareil sont » standardisées » et ne correspondent jamais aux vitesses réelles d’un obturateur mécanique.
3/ Les photos vous permettent de comparer l’évolution des réglages, afin d’obtenir le meilleur entre les temps de défilement de chaque rideau et les vitesses d’obturations.
4/ En fonction de la vitesse standard sélectionnée, les temps de défilements des rideaux se modifient, c’est l’impact des obturateurs mécaniques, qui plus est si il sont anciens et ont souffert, ce qui est le cas de cet appareil.
5/ De même pour les vitesses d’obturations, lors des réglages, il faut obligatoirement faire des compromis. Toutefois, ces différence restent généralement dans la tolérance constructeur et n’ont aucune influence visible sur les négatifs.
Vitesses lentes

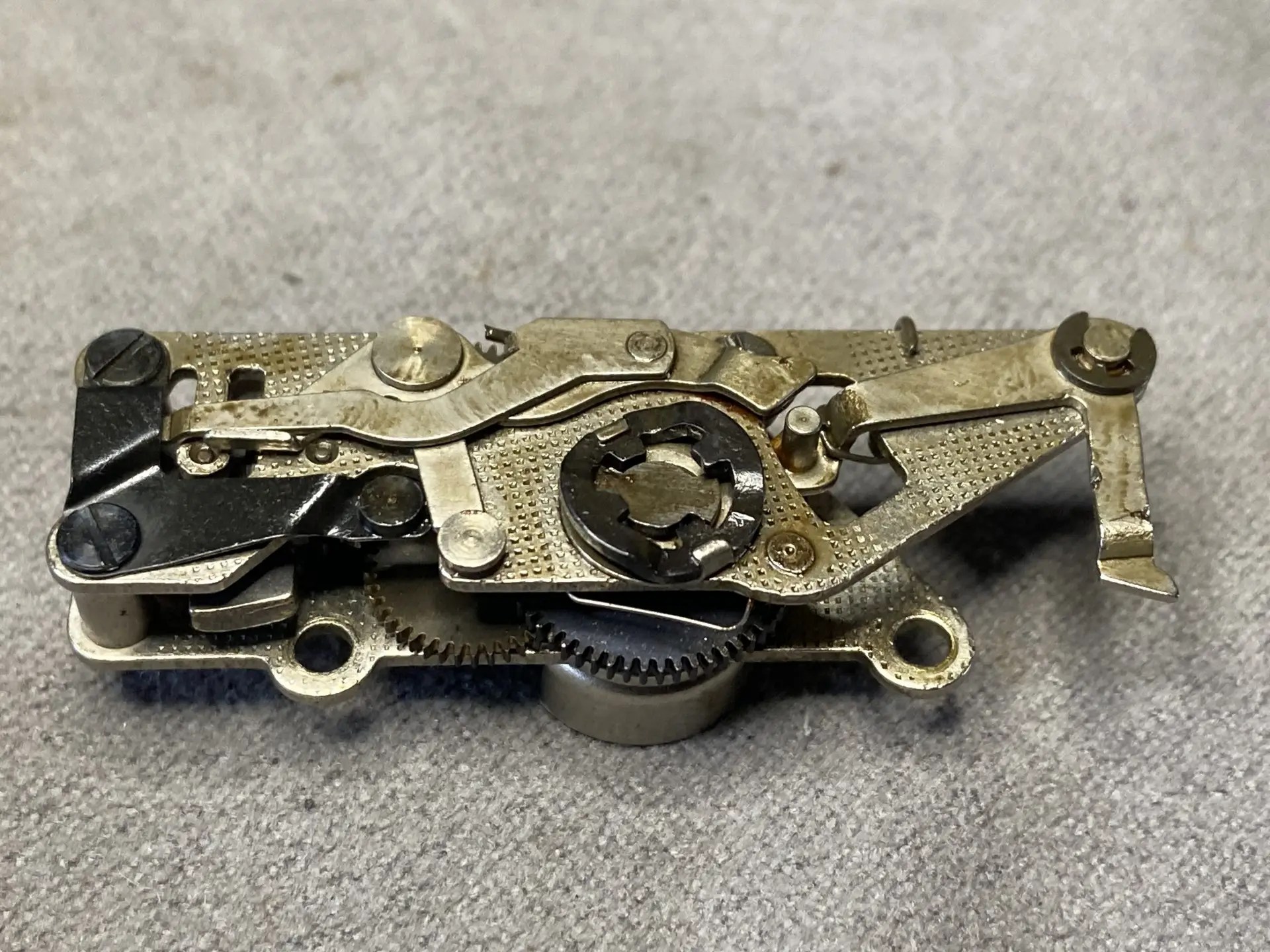

Le bloc des vitesses lentes doit être nettoyé par un bain d’alcool isopropylique, bien sécher et la lubrification doit se faire uniquement sur les paliers des axes, jamais sur les pignons.
Le réglage s’effectue par la vis excentrique sur le dessus et doit être fait pour obtenir le 1/8.
Le mécanisme des vitesses lentes, en particulier pour la seconde, permet de voir si le second rideau est bien positionner. En effet, lorsque la vitesse de une seconde est déclenchée, le mécanisme relâche progressivement le second rideau jusqu’à sa libération et sa fermeture. Durant ce laps de temps le rideau se déplace lentement jusqu’au bord de la fenêtre d’exposition. Si ce rideau est incorrectement positionné, le bord du rideau dépasse la bord de la fenêtre et peut créer une zone verticale de sous exposition.
Remontage partiel

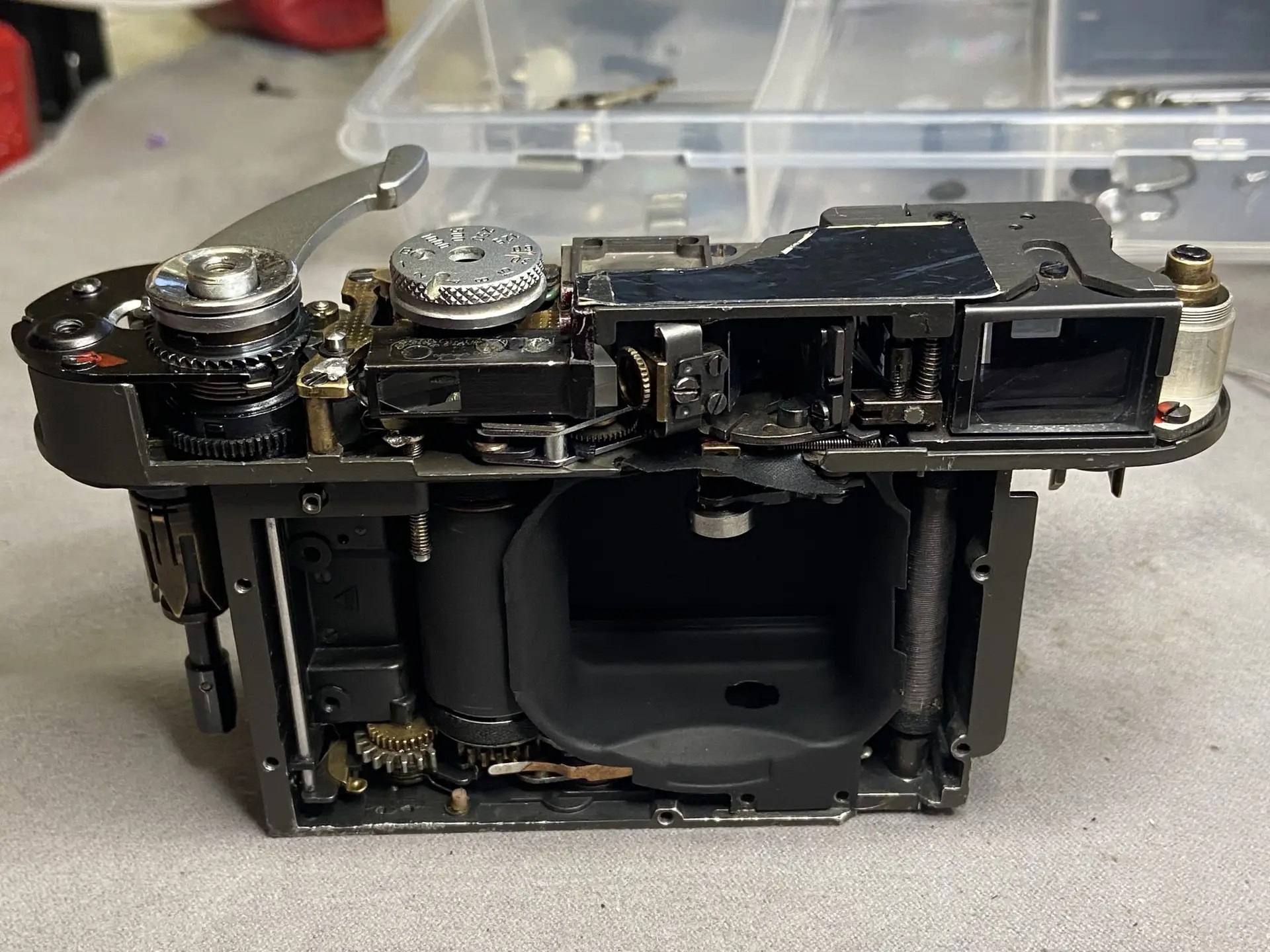

Remontage final totalement fonctionnel
